球阀产品矩阵

球阀产品矩阵
球阀的发展优势源于技术积累，现在研发出大大小小不一样的球阀，以下是部分常见的球阀产品矩阵梳理：
一.阀门结构/类型 (核心差异)：
1.浮动球阀： 球体在介质压力作用下压向出口端密封圈实现密封。结构简单，成本较低，适用于中低压、中小口径。

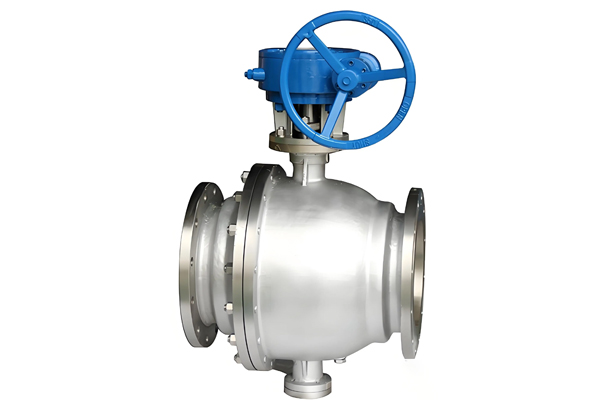

2.固定球阀： 球体由上下阀杆固定，介质压力不会使球体移动。密封圈通常带有弹簧预紧力。适用于高压、大口径、高温、高要求密封场合。可双阻塞与泄放。

3.顶装式球阀： 阀体顶部有可拆卸的盖板，球体可从顶部取出进行维修或更换密封件，无需将阀门从管线上拆下。适用于维护困难或要求在线维护的场合。

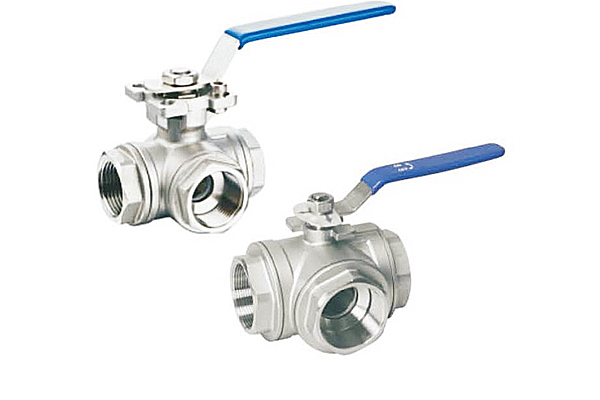

4.三通/四通球阀： 具有L型或T型流道，用于介质的分流、合流或流向切换。

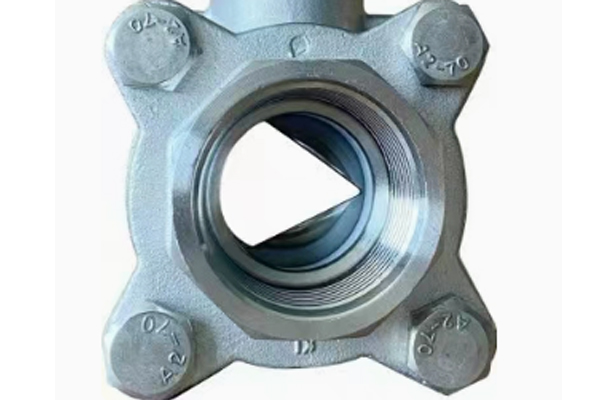

5.V型球阀： 球体带有V型切口，可实现流量调节(近似等百分比特性)，兼具切断和调节功能。

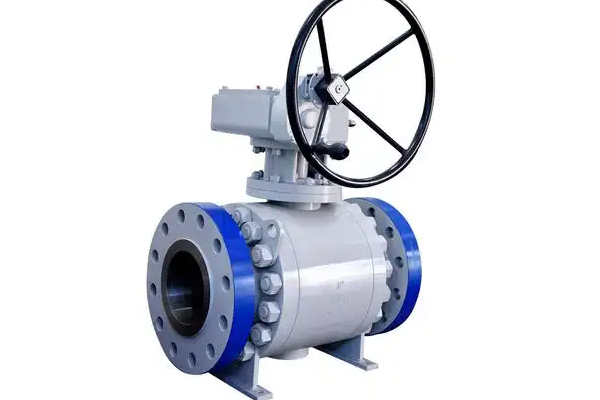

6.其他特殊结构： 如轨道球阀(无摩擦启闭)、全焊接球阀(长输管线)等。



二.阀体结构/连接方式：

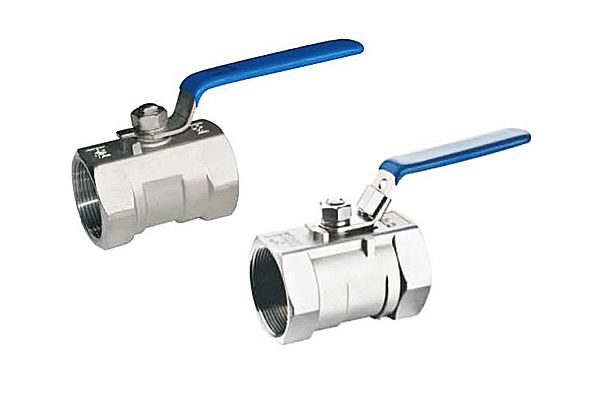

1.一片式： 阀体整体铸造/锻造，结构紧凑，成本最低，但维修困难(通常一次性)。

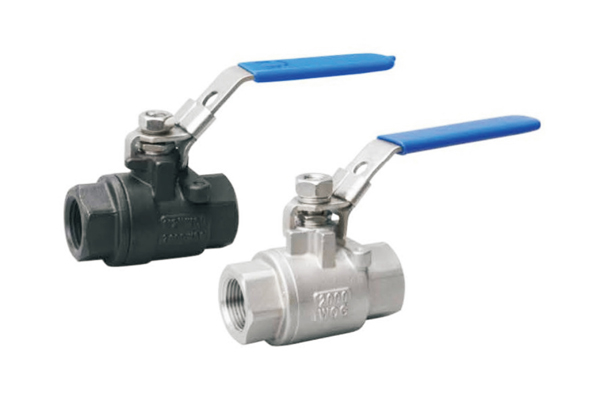

2.两片式： 阀体由两半组成，通过螺栓连接。维修比一片式方便，应用广泛。

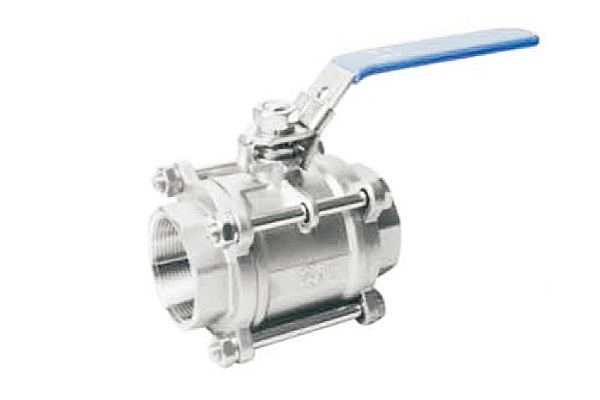

3.三片式： 阀体由中间阀体和两个端盖组成。维修最方便(可只更换阀座/密封件)，密封性能好，可在线更换密封件(部分设计)，成本相对较高。

三.尺寸范围 (通径 - DN/NPS)：
　　小口径： DN8/DN10 - DN50 (1/4" - 2")
　　中口径： DN65 - DN200 (2.5" - 8")
　　大口径： DN250及以上 (10"及以上)
　　具体划分可根据公司产品线定义。
四.压力等级 (压力等级 - Class/PN)：
　　低压： Class 150/PN16 及以下
　　中压： Class 300/PN40 - Class 600/PN100
　　高压： Class 900/PN150 - Class 1500/PN250
　　超高压： Class 2500/PN420 及以上
　　具体划分可根据公司产品线定义。
五.温度等级：
　　低温： -196°C (液氮) 至 -46°C (低温乙烯)
　　常温： -45°C 至 ~120°C (标准软密封范围)
　　中温： 120°C 至 ~250°C (需要特殊软密封或金属密封)
　　高温： 250°C 至 ~550°C 或更高 (通常需要金属硬密封)
　　具体范围取决于密封材料和阀体材质。
六.驱动方式：
　　手动：
　　手柄/扳手 (适用于小口径低压)
　　齿轮箱 (适用于大口径、高压，减小操作力矩)
　　气动：
　　单作用 (弹簧复位)
　　双作用
　　附件：定位器、电磁阀、限位开关、气源处理三联件等
　　电动：
　　开关型 (开/关控制)
　　调节型 (可接收4-20mA信号进行调节，如V型球阀常用)
　　智能型 (带总线通讯、诊断功能)
　　以上就是球阀产品关键梳理维度矩阵梳理全部内容，感谢您收看。
